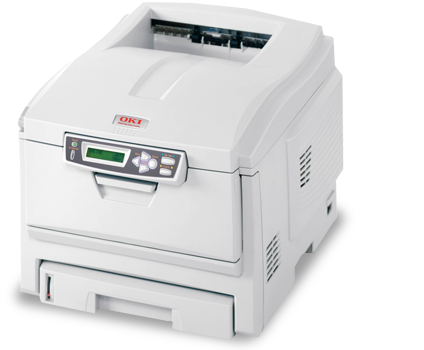

Opravy LED tiskáren a multifunkcí OKI

Čím se na těchhle strojích kreslí obraz?

Lištou osazenou svítivými diodami, která vede přes celou šířku dráhy. Osvítí řádek v jediném okamžiku, takže tisková hlava nemusí nic rozpohybovat. Nemá otáčivé zrcátko ani optickou dráhu, kterou by šlo vychýlit. Výrobce na tom staví celou konstrukci, a zařízení proto vyjde menší i tišší a papír jím prochází rovněji.

Rovnější dráha je praktická vlastnost, ne reklamní věta. Médium se uvnitř neohýbá do tak ostrého oblouku, a projde tedy i tužší materiál. Zvládne obálky, samolepicí štítky i silnější karton. Na příjmu to poznáme podle kusů, které roky tiskly na jinde problematická média a mají tomu odpovídající opotřebení podávacích dílů.

Nepohyblivá hlava má pro opravu dva důsledky a jdou proti sobě. Příznivý je ten, že tu chybí optika, která by se časem rozladila nebo vyklepala z osy. Jedna celá skupina závad tím odpadá.

Nepříjemný důsledek je usazená nečistota. Dioda svítí z malé vzdálenosti na povrch válce a na čočkách ulpí všechno z papíru i z toneru. Zanesené místo se pak projeví okamžitě a přes celou stránku.

Proto se tu držíme LED techniky v každém dalším textu. Barevné stroje řady C a MC nesou čtyři samostatné obrazové válce a pod nimi přenosový pás. Černobílá řada B a MB vystačí s jedním. Jehličková Microline tiskne nárazem jehel přes pásku, a rozebírá se proto podle úplně jiné logiky.

Se kterými projevy nám stroje přijíždějí nejčastěji?

Čtyři situace se opakují tak pravidelně, že zakázku poznáme z popisu v objednávce dřív, než k nám dorazí. U každé uvádíme, kde končí rozumná hranice domácího zkoušení.

Svislé bílé pruhy odshora dolů

Typicky jde o znečištěnou lištu s diodami a výrobce k ní má vlastní pokyn. Otřete čočky hlavy měkkým papírovým kapesníkem nasucho, nikdy ne rozpouštědlem, lihem ani acetonem. Tohle si doma troufne udělat skoro každý a dost často to stačí.

Jenže stejný obraz umí vyrobit ještě čtyři jiné věci. Může za něj docházející toner, zašpiněná světlotěsná fólie válce, válec špatně dosednutý do vodítek nebo cizí předmět v dráze. Živnostníkovi začala kancelářská C532dn po roce tisknout dvě bledé čáry přes fakturu. Má tedy před sebou čtyři možnosti a rozlišit je bez zkušebního tisku po řadě vyjmutých dílů nejde.

Hlášení, že se obrazový válec blíží ke konci

Přichází ve dvou vlnách. Nejdřív stroj upozorní, že díl dobíhá, potom vyzve k výměně a nakonec tisk zastaví. Účtárna s multifunkcí MB562dnw to zachytí až u druhé vlny, kdy už nejde odbavit dávka faktur. Volá pak s tím, že zařízení přestalo tisknout „ze dne na den“.

Manuály uvádějí u obrazového válce orientačně 30 000 stran formátu A4. Platí to ale za jedné podmínky, a sice při zhruba třech stranách na úlohu. Kdo tiskne po jednom listu a mezi úlohami dělá pauzy, dojede zhruba na polovinu. Každé rozběhnutí totiž stojí válec kus povrchu.

Prahy obou upozornění se navíc dají v nastavení stroje posunout, řádově o pět set až pět tisíc stran. Totéž zařízení pak může hlásit dřív i později.

Zásek v duplexu, na displeji číslo

Oboustranný tisk má vlastní skupinu hlášení, a to 370 až 373 a 383. Duplexní jednotka se vysouvá zezadu a při kontrole hledejte i drobné útržky. List se v obratové dráze rád roztrhne a zbylý proužek spouští chybu znovu a znovu. Samostatnou kapitolou je hlášení 918 o ventilátoru v duplexu, které čištění dráhy nespraví.

Ze zásobníků jde jiná řada čísel: 390 patří víceúčelovému podavači, 391 a 392 prvnímu a druhému zásobníku. Čísla 430 a 440 se ozvou u kazety, která v zařízení chybí nebo nedosedla.

U opakovaných záseků z jednoho zásobníku míří výrobce rovnou na podávací válečky a jejich čištění. Doma stojí za zkoušku vyndat celý balík papíru a vložit menší množství svěžího rovného listu.

Papír namotaný kolem zapékací jednotky

Tohle je jediný případ z té čtveřice, kde platí zákaz domácího zásahu bez výhrad. Číslo 980 znamená, že se médium obtočilo kolem zapékací jednotky. Výrobce u něj neříká „vytáhněte papír“, ale „vypněte zařízení a jednotku vyměňte“. Stržený materiál totiž poškodí povrch, který toner tavil.

Nejsnáz si takovou zakázku vyrobí sklad, kde barevná multifunkce tiskne štítky na palety. Tenčí lepivé médium se v horké části chytí a namotá. Do jednotky nesahejte, dokud je horká, a papír z ní netahejte silou. Stroj vypněte tlačítkem, ne vyškubnutím ze zásuvky, a pošlete ho k nám.

Proč po vás chceme opsat číslo z displeje?

Protože u téhle značky nese samo číslo většinu diagnózy. Hlášení jsou číselná, rozdíly mezi nimi bývají v jedné číslici a v opravě znamenají jiné dva světy. Kdo nám do objednávky napíše trojčíslí, ušetří si telefonát a někdy i cestu zařízení.

Vezměte si tři hlášení o krytech, kde 310 mluví o otevřeném horním krytu a 587 o zadním. Číslo 581 hlásí otevřený zadní výstup, který navíc blokuje oboustranný tisk. Všechna tři zní podobně nevinně, u posledního ale nejde o špatně dovřené víko, nýbrž o přepnutou dráhu.

Ještě názornější je to u obrazového válce, kde čísla 340 až 343 hlásí špatně nainstalovaný válec. Bývá to otázka jednoho zatlačení. Čísla 540 až 543 ukazují na chybu jeho senzoru a to už je servisní zásah.

Čísla 350 až 353 nebo 560 až 567 znamenají konec životnosti a objednání dílu. Tři skupiny čísel, jeden a týž díl, tři úplně různé výsledky.

Třetí skupina se týká spotřebního materiálu a čísla 544 až 547 hlásí kazetu nedovřenou pojistkou. Totéž číslo zazní i tehdy, když v kazetě zůstala ochranná páska. Čísla 550 až 557 a hlášení 709 patří materiálu, který stroj nepovažuje za doporučený.

Hlášení 983 se ozve u dvou kazet stejné barvy a 984 až 987 u nepodporovaného typu. Domácímu uživateli tak zařízení po výměně náplně odpoví na displeji dřív, než někam zavolá. Podle čísla se pozná, jestli jde o nedovřenou páčku, nebo o typ materiálu.

Opište proto celé číslo i s doprovodným textem a přidejte označení modelu, třeba C532dn nebo MB562dnw. Kompletní přehled hlášení má vlastní stránku v poradně.
